公稱通徑DN100~4000
公稱壓力0.05MPa ~ 0.6MPa
試驗壓力0.075MPa~0.9MPa
密封試驗0.055MPa~0.66MPa
非密封試驗≤1.5%泄漏量
工作溫度-10~80°C
適用介質煤氣, 含塵氣體, 煙道氣等
驅動形式手動, 蝸輪, 氣動, 電動轉動

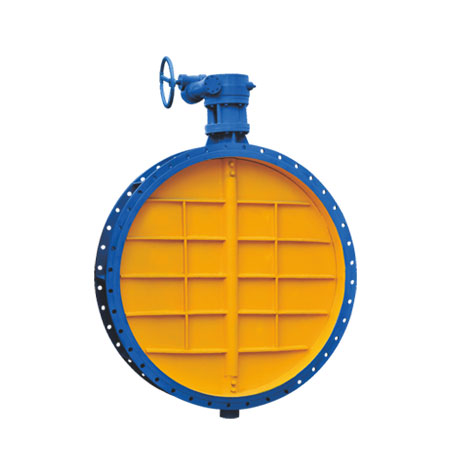

產品簡介
煙道蝶閥采用與閥體相同材料加工成密封圈,其適用溫度隨閥體選材而定,一般公稱壓力小于0.6MPa,一般適用于電廠、冶金、環保等作為切斷和調節熱風介質。
用途及特點
本蝶閥采用與閥體相同材料加工成密封圈,采用電動或氣動轉動。其適用溫度隨閥體選材料而定,公稱壓力≦0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
其主要特點為:
1. 設計新穎、合理、結構獨特,重要輕,啟閉迅速。
2. 力矩小、操作方便、省力靈巧。
3. 采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準
設計標準: GB/T12238
法蘭連接尺寸: GB/T9113
結構長度: GB/T12221
壓力試驗: GB/T13927, JB/T9092
