概述:
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙(ZZYN)、三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15~2500Kpa。可按需要組合滿足用戶工況要求。

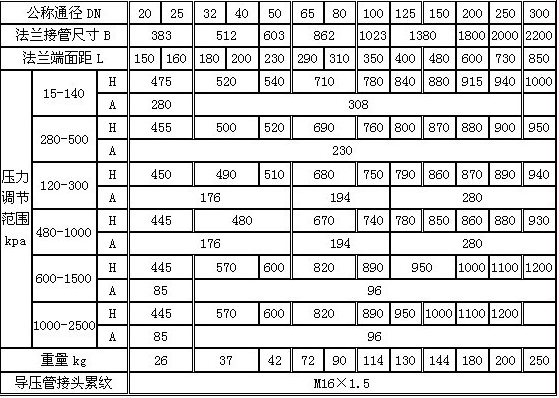

產品參數:
自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。壓力分段范圍細且互相交叉,調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。橡膠膜片式檢測,執行機構測精度高、動作靈敏。采用壓力平衡機構,使調節閥反應靈敏、控制精確。

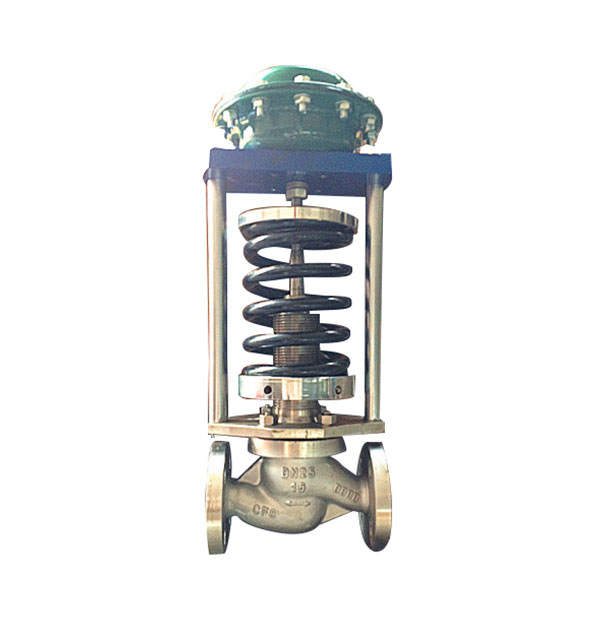

ZZYM自力式壓力調節閥主要零件材料 :
主要零件材料閥體:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti 閥芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti 閥座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti 閥桿:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti 膜蓋:A3、A3鋼涂四氟乙烯 不銹鋼 填料:丁腈、乙炳、氟、耐油橡膠
主要零件材料:
法蘭標準:鑄法法按BG9113-88、JB/79-94
法蘭密封面型式:PN16凸面
PN40、64為凹凸、閥體為凹面

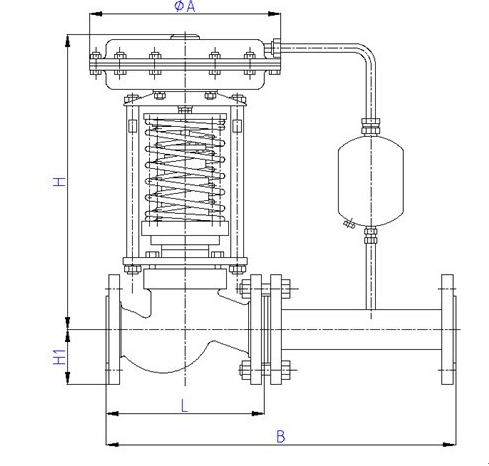

結構長度按BG12221-98
執行機構信號接口:內螺紋M16×1.5
閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如:ANSI、JIS、DIN等。
