ZDLQ、X

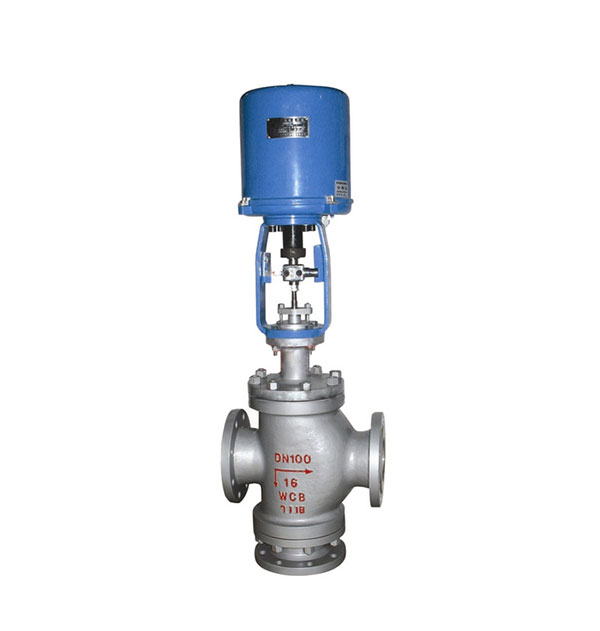

ZDLQ、X 電子式電動三通調節閥

公稱通徑DN25 ~ DN300

公稱壓力PN1.6、4.0、6.4MPa

法蘭標準JB/T79.1-94~79.2-94

閥門材料鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)

概述:

ZDLQ、X 電子式電動三通調節閥,由3810L型(或PSL系列)直行程電子式電動執行機構和三通閥組成。內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

三通閥閥芯結構采用圓筒薄壁窗口,并采用閥芯側面導向。應用于比例調節或旁路調節,尤其適用于石油工業熱交換器的流體溫度控制系統的調節,一臺三通閥可代替兩臺單座閥或雙座閥使用,占據空間體積小,節省安裝管道及費用。

產品參數:

公稱通徑:合流閥:25~300mm、分流閥:80~300mm

公稱壓力:PN1.6、4.0、6.4MPa

法蘭標準:JB/T79.1-94~79.2-94等

材   料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

上 閥 蓋:標準型-17~+230℃、散熱型+230~+450℃、波紋管密封-40~+350℃

壓蓋型式:螺栓壓緊式

填    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

ZDLQ、X 電子式電動三通調節閥閥內組件

閥芯型式:薄壁圓筒型閥芯

流量特性:拋物線特性和線性特性

材    料:不銹鋼(1Cr18Ni19Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

ZDLQ、X 電子式電動三通調節閥執行機構

型    式:電子式電動執行機構(如PSL、3810等)

電    源:220V或380V

輸入信號:4-20mA或1-5V·DC

輸出信號:4-20mA·DC
