公稱壓力Class150 ~ Class2500
殼體試驗2.93~37.5
高壓密封2.07~27.5
低壓密封0.6
適用溫度—196℃ -550℃
適用介質水、油、氣及各類腐蝕性介質

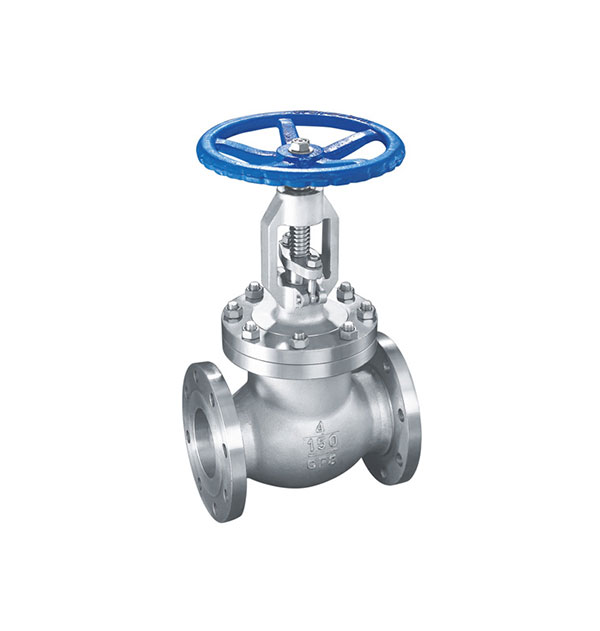

概述：
閥桿螺母采用鋁青銅材料、大規格的閥門乘用推力軸承的設計、使得閥門開啟輕便、靈活。
填料壓蓋為兩體式設計,可避免因壓扁而引起的閥桿卡阻。
填料采用柔性石墨材料。密封性能可靠。用戶有要求時可提供填料隔環和注油脂結構。
閥門上密封的設計,全開時可保證填料。密封可靠。不推薦帶壓更換填料.
升降式閥桿。閥桿頭部與閥瓣接觸處。鑲嵌了一炔硬質不銹鋼材料。使該處不至干因擠壓而變形?；蛞蜾P蝕而影響閥瓣動作的靈活性。
執行標準
設計標準：API 6O0 BS 1873
壓力溫度等級：ASME B16.34
結構長度：ASME B16.10
法蘭型式尺寸：ASME B16.51 ASME B16.47
對焊端連接：ASME B16.25
檢驗與試驗：API 598
