設計標準GB/T122372005 API6D8
結構長度GB/T122212005 ASME/ANS1B16.1D
連接法蘭JB/T79.1~42000 ASMEANSIB16.5
檢驗與試驗GB/T122372005 API6D8
概述：

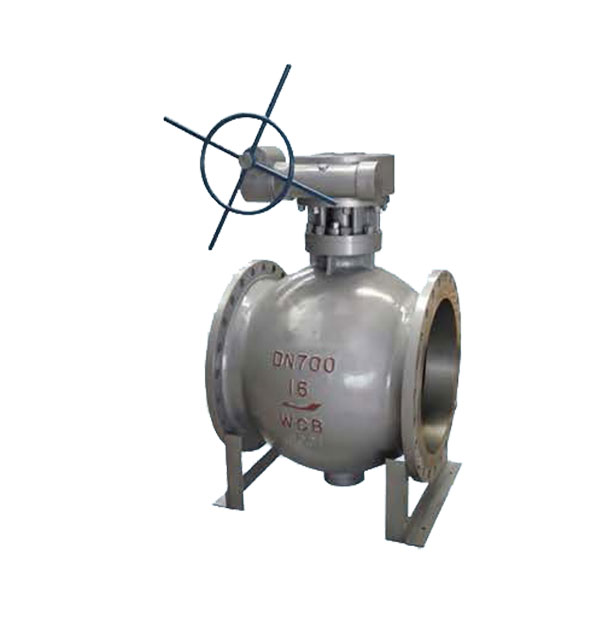

側裝式偏心半球閥的密剖半球體裝配是從法蘭一側裝入。這種結構方使維修，不用從管道上整個拆卸，更耐磨，操作更輕松等憂點。側裝式偏心半球閥是新一代通用球綢，因其優越的整價比將是未來其他球閥的替代產品。側裝式偏心半球倜借助驅動機構帶動軸轉動90°運動。此時，固定在閥軸上的偏心閥瓣（半球）同步旋轉90°。順時針旋轉，偏心閥瓣進入閥座，在偏心作用下彤成楔型機構。閥瓣逐漸壓緊閥座，實現密封，關閉閥門。逆時針旋轉時，偏心閥瓣則迅速脫離閥座，旋轉910°時，閥門為全開狀態。
產品特點：
該系列閥門適用于石油，化工、治金、電力、造紙，煤氣，沙農，礦漿等各中低壓管路系統。
