產品概述

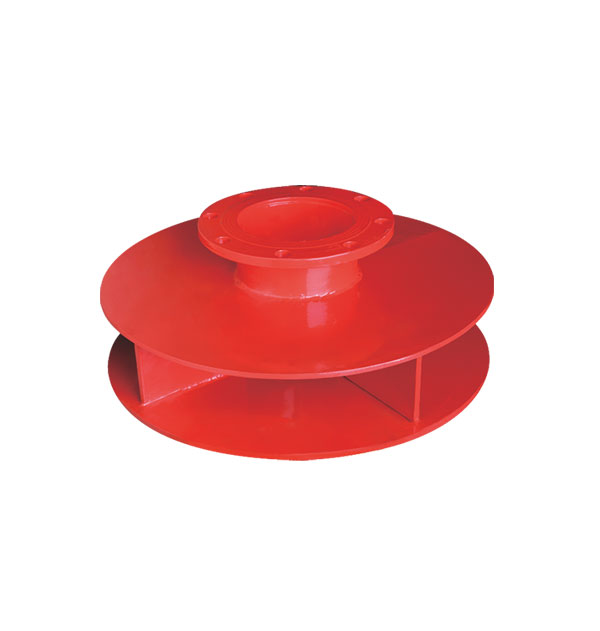

旋流防止器是一種用于防止水箱(池)在輸送液體時產生旋流和防止空氣進入管道的特殊管件。其作用是安裝在水箱(池水泵吸水管端口上,用來消除水箱(池)內的旋流,以確保水泵能一直全力起動并正常工作,避免空氣進入水泵產生氣蝕現象,能使水箱(池)里輸送液體的液面降到較低液位,以確保達到大流量輸送。
適用于化工、能源、水工程等領域,特別是在消防取水池(箱)中使用,能保證有效容積被全部利用,提高消防水池有效利用率,減少死水區,實現節地要求。救援時,消防用水能得到大限度的使用。
技術特點
1. 旋流防止器低淹沒深度可至100mm而不產生旋流,大大提高了水池的有效利用率。
2. 有效消除抽吸水過程中水箱(池)產生的旋流。
3. 防止因旋流夾著空氣進入水泵,實現水泵高效能輸水,避免水泵產生氣蝕現象而被損壞
4. 旋流防止器的結構簡便而結實,實現經濟型安裝、免維護。
國家規定:GB50974-2014《消防給水及消火栓系統技術規范》中第5.1.12條規定:
當消防水泵從消防水箱吸水時,因消防水箱設置吸水井困難,為減少吸水管的保護高度要求吸水管上設置旋流防止器,以提高消防水箱的儲水有效量。第5.1.13條規定:消防水泵吸水囗的淹沒深度應滿足消防水泵在低水位運行安全的要求,吸水管喇叭口在消防水池低有效水位下的淹沒深度應根據吸水管喇叭口的水流速度和水力條件確定,但不應小于600mm,當采用旋流防止器時,淹沒深度不應小于200mm。
