產品概述

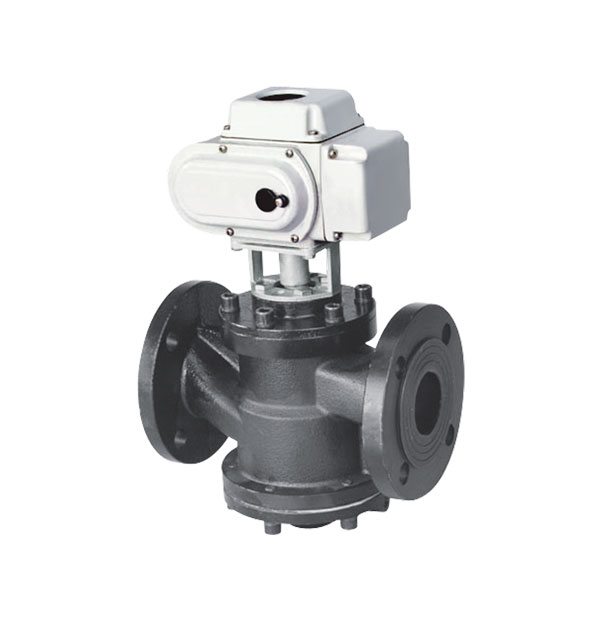

EDRV動態平衡電動調節閥是區別與傳統的電動調節閥的新一代產品,是動態平衡與電動調節一體化的產品。如下圖所示,在系統符合波動較大的流量系統中,當系統壓力變化時,EDRV動態平衡電動調節閥的二段的壓差P1-P3也隨之變化。
(1)當進口壓力P1升高時,P1-P2增大這是電動閥閥芯向上運動,使P1P2間開度減少,閥芯壓力P2降低;當進口壓力P1降低是,P1-P2間開度增大閥芯壓力P2升高。因此,無論系統的壓力怎樣變化,通過電動閥閥芯的調節作用P2、P3鍵的壓差式中保持不變。因此這種電動閥的抗干擾能力強,具有動態平衡的功能;
(2)當電動執行器接收控制信號使閥軸延R向旋轉時,P2、P3鍵的開度也隨之變化,。由于不管系統壓差P1-P3如何變化,P2、P3鍵的壓差P2-P3式中不變,因此對應于任意開度位置,其輸送的水流量都是一定的,并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一致的,沒有偏離因此這種電動調節閥轉傳統的電動調節閥具有更好的調節特性。
